一、电源模块简介

    针对精密电子设备中所要求的高电压、低电流的小功率电源系统,设计制作了一种小型高精密高稳定高压开关电源模块，.并对高压电源模块的响应特性进行了测试.制作出的高压电源模块具有体积小、稳定性好、响应速度快等特点。

二、应用领域

    产品广泛应用电力行业、军工行业、铁路行业、通信行业、煤矿行业、核测量仪器、光电倍增管配套仪器行业、生物医药设备仪器、石油工业测井、光学仪器、光电倍增管的放射性探测仪器和其他相关光子探测等仪器中的光电倍增管的供电等领域。

三、主要技术参数

1、输入电压：+12V

2、输出电压：-1250V

3、输出电流：0.5-1mA

4、电压调整率：≤0.05%  输入电压±10%变化时测

5、负载调整率：≤0.05%  负载电流5%—100%变化时测

6、输出电压纹波：≤40----80mV

7、温度系数：≤0.01—0.05%／℃  供用户选择

8、工作温度：≤－20—55℃

9、转化效率：75—85%

10、过流及短路保护：限流式

11、外形结构：插针

12、外形尺寸：36×27×18 mm

四、外形尺寸图

五、引脚定义

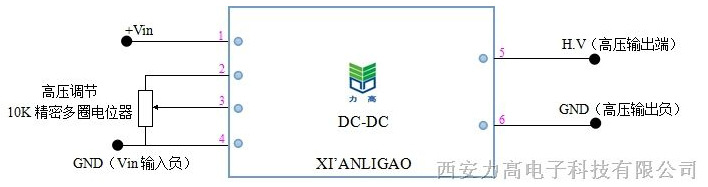

六、接线连接图

七、测试注意事项

      输入电压正确无误的连接上后，输出高压端接上10-50%的负载就可以测试，高压不要打火短路，以免损坏。

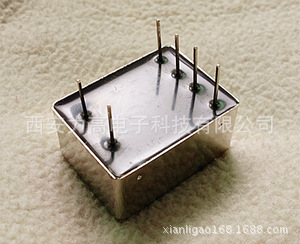

八、产品实物图

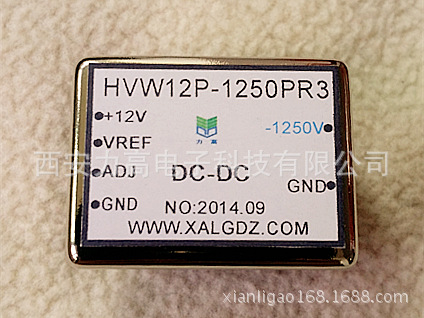

正面图

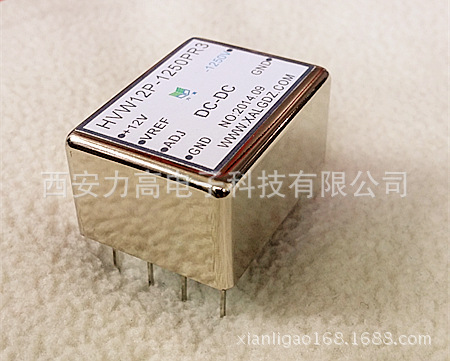

侧面图

底面图
